TUTORIAL ARCGIS PETA ISOHYET

 Hallo!!!

Saya Mnemonic Lucky dari pendidikan geografi Uhamka, saya akan memberikan tutorial pembuatan peta Isohyet menggunakan ArcMap 10.2.2. Sebelumya saya telah diberikan data curah hujan Daerah Aliran Sungai Cidurian dengan format shp dan excel.

 Bisa kita mulai dengan membuka arcmap, lalu memanggil data menggunakan ikon "add data", disini dapat kita lihat data dengan format excel.

Maukan data stasiun_CHS

Klik "File" lalu klik "Add Data" dan "Add XY Data"

Masukan Stasiun_CHS di kolom atas, lalu ubah X field menjadi POINT_X dan Y Field menjadi POINT_Y. Atur koordinat peta dengan Geographic Coordinate System WGS 1984.

Setelah data dimasukan akan tampil seperti berikut

Lalu selanjutnya adalah tahap pengexportan data,

Klik kanan di layer Stasiun_CHS, klik  "Data" dan klik "Export Data" menjadi format shp baru.

Lalu klik "add data" masukan data baru bernama sungai_das.shp



Lalu "Add data" baru yaitu DASCIDURIAN_Output.shp

Dan akan dipeorleh hasil seperti ini

Langkah selanjutnya adalah membentuk poligon Thiessen, dimulai dengan "search" dan cari "Create Polygon Thiessen". Masukan file "datahujan" pada kolom "input features" dan masukan "polygothiessen" pada kolom "output features class" ubah output fielsds menjadi "ONLY_FID"

Lalu klik "environment" klik "raster analysis" gunakan "maximum of types" pada kolom "Cell sizes" dan masukan file "DASCIDURIAN_Output" pada kolom mask.

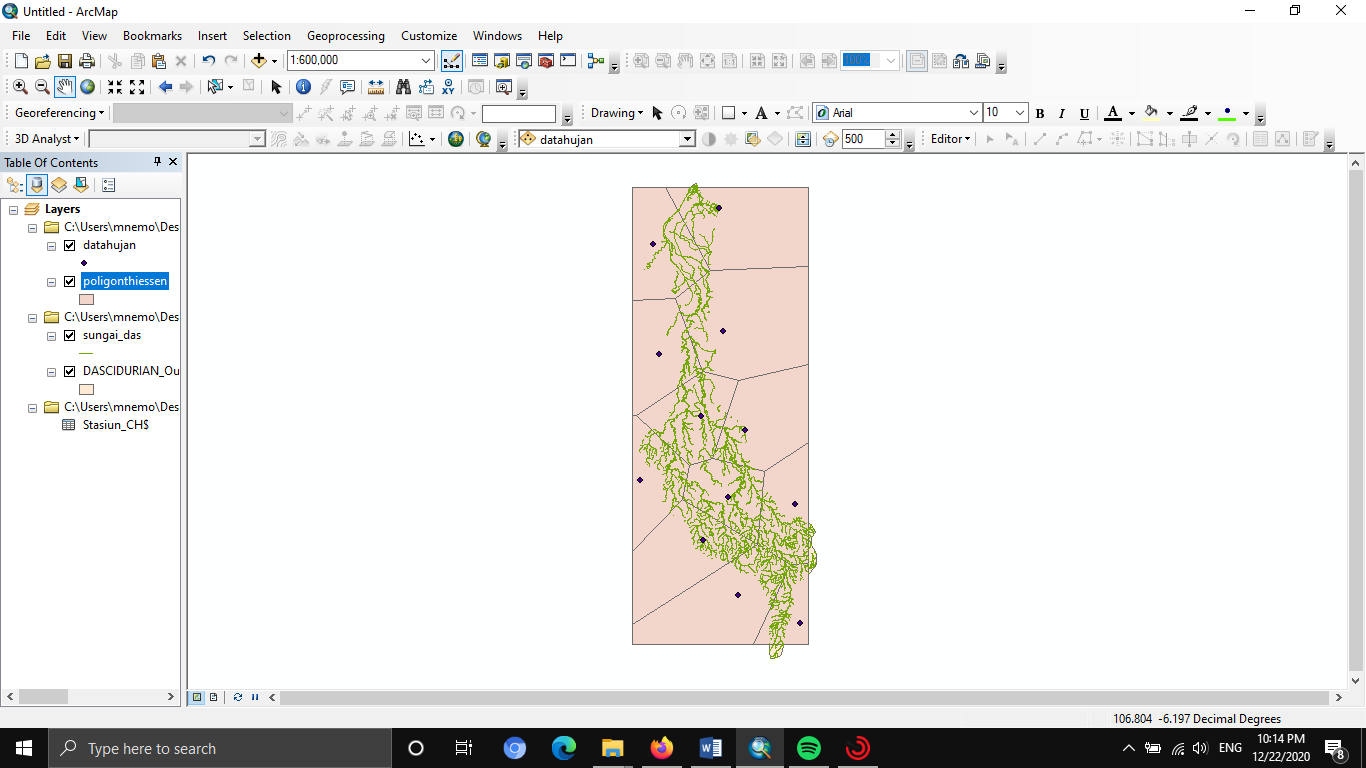

Lalu akan dimunculkan data seperti berikut

Langkah selanjutnya adalah membentuk Clip dengan menggunakan Tab "Georefrencing"

Langkah selanjutnya adalah menggabungkan data, klik kanan pada layer datahujan, klik "joins and relates" lalu klik "join"

Masukan "Input_FID" pada kolom file lalu klik "Ok"

Selanjutnya warnai peta dengan menggunakan "Symbology" ubah value menjadi "RATA_CH_BU" ubah warna menggunakan "color ramp"

Peta akan menjadi seperti ini

Tahap selanjutnya adalah membuat IDW dengan menggunakan icon "ArcToolBox" klik "3D Analysis Tools" lalu klik "IDW"

Masukan "datahujan" pada kolom "input point features", masukan data "RATA_CH_BU" pada kolom "Z value field" lalu kli "Ok"

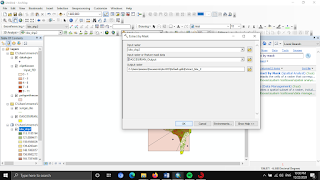

Langkah selanjutnya adalah Mengextract dengan menggunakan "Search" carilah "Extract by mask"

masukan data "idw_shp2" di kolom "Input raster" dan masukan data "DASCIDURIAN_Output" di kolom "Input raster or features mask data" lalu klik "Ok"

Langkah selanjutnya adalah membuat Contour dengan "Contour (3D Analyst) masukan data "Extract_idw_2" dikolom "Input raster" dan masukan angka 10 pada kolom "Contour interval" hal ini untuk mengatur jarak antar kontur pada peta.

Lanjutkan denganmenguabh simbol menjadi lebih jelas

Ubah warna peta dengan mengklik dua kali pada "value" di table of content

Lalu terakhir masukan label pada peta dengan mengklik "Label Features" pada layer datahujan





Hasil akhir peta Isohyet akan terlihat seperti berikut.

Jadi, seperti itulah proses pembuatan peta Isohyet menggunakan Aplikasi Arcmap. Terimakasih.
